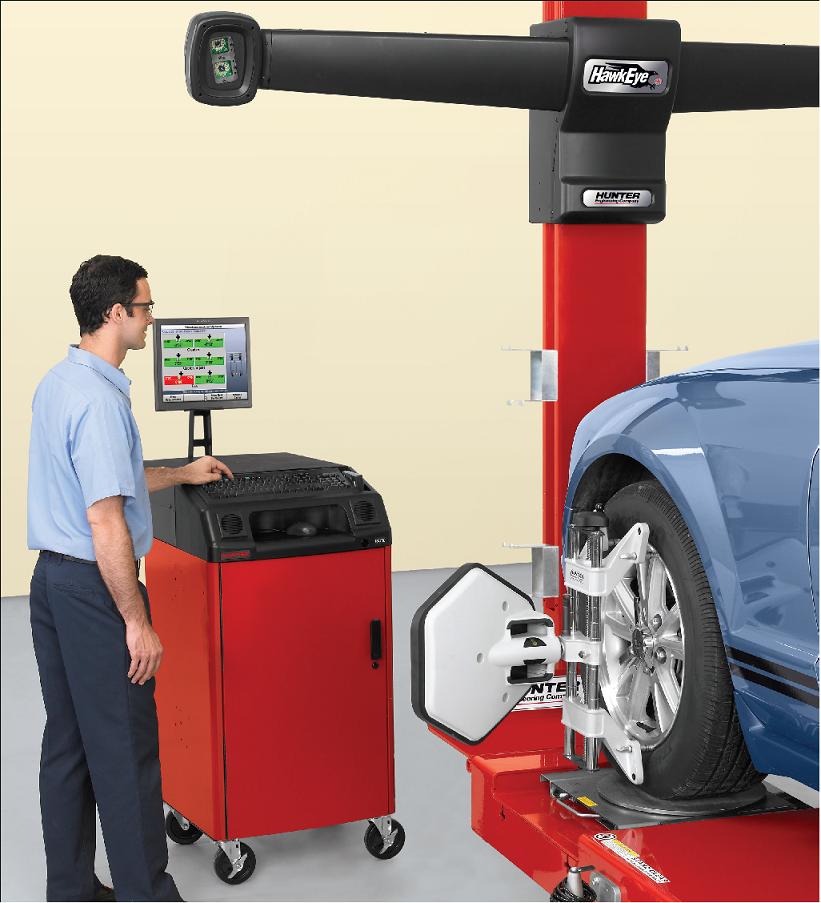

標準的HS400結構)
HS400系列是Hunter公司 全新設計的第三代3D視覺成像系統定位儀。HS400控制臺是Hunter公司全新開發的新一代工控主機平臺，采用Linux操作系統，具有可靠性高，維護工作量低的優點。HS00采用4個攝像頭，每個攝像頭分別測量一個車輪定位參數，因而系統具有很快的響應速度和測量精度。同時由于采用4個攝像頭測量，車輛的舉升范圍很大，工作高度不會受到限制，特別適用于車輛舉升調整的時候使用。
全新的設計，減小工位空間需求。
轉盤中心到 墻面的最佳距離為2464mm，對工位長度要求較短，適合中國國情。
配合Hunter的WinAlign軟件，舉升機只需要保證在一個定位高度是水平即可，
HS400系列傳感器具有比傳統的傳感器更快的操作速度：
1.在車輪上安裝目標板。獲得專利的目標板設計，精確測量車輪定位參數
2.滾動補償，根據屏幕提示向后轉動車輪，然后再向前轉動車輪，補償完成。
3.顯示測量數值
由于HS400傳感器的特點，它不受軸距、輪距以及低底盤的影響。
4.日常維護工作
HS400傳感器僅在安裝時進行標定工作，正常使用時無需進行標定，可保證系統的精度。
除標準的結構外，HS400傳感器還具有其他多種結構形式適合不同的工作場所：
橫梁高度可調安裝
墻面安裝
通道式安裝
多種可選附件供選擇：

遙控器可電子測量底盤高度并傳輸?shù)街鳈C 擴展夾具方便安裝

夾具長度可擴展適合不同尺寸輪轂 LED顯示方便車輛調整
選配HP噴墨打印機，可打印工作單以及車輛調整圖。 |
